VPforce Rhino force feedback do it yourself Bau und Review

Seit vor über 10 Jahren mein Microsoft Sidewinder force feedback stick den Geist aufgegeben hat, habe ich bedauert, daß es keinen Stick zu kaufen gab, dem ich ähnliches zugetraut hätte.

Nun bin ich über ein Projekt gestolpert, das mir vielversprechend erscheint. Wesentlich ist hier, dass nicht nur Simulationen, die natives force feedback (FFB) via Microsoft direct input unterstützen, (Il2 BoX, DCS) sondern auch andere Simulationen mit FFB spielbar werden.

Aus meiner Sicht liegt der große Vorteil von VPforce gegenüber anderen Angeboten wie MOZA oder Brunner darin, dass es ein dazugehöriges open source Software Projekt gibt, mit dem sehr weitgehende Anpassung auch ausserhalb direct input möglich sind.

Hier werde ich über die Bezugsquellen, Dokumentation, meinen Baubericht, meine Erfahrungen mit dem VPforce Rhino berichten.

Die ersten Frage sind dann,

was brauche ich?

wo bekomme ich das?

wo ist Dokumentation zu finden?

Gebraucht wird

• die Hardware, entweder fertig zusammen gebaut oder als do-it yourself (DYI) Projekt
• die Software für den Fall dass die Simulation keinen direct input unterstützt
• know how in Form von Dokumentationsquellen.

Bezugsquellen:

• Stick fertig zusammengebaut als Vorbestellung mit Warteliste https://vpforcecontrols.com/
• Für das DIY Projekt:
  • Motoren und hardware board FFB kit 57BLF03 x 2 + USB
  • Gehäuse, Lager, 3D-gedruckte Komponenten, Schrauben, Kabel etc, z.B bei kaltokri im discord Kanal von VPforce Controls nachfragen er liefert ausser dem Netzteil alles was notwendig ist. Alternativ kann man auch selbst drucken, es gibt eine Sammlung von STL files in github unter https://github.com/protomaker964/Rhino-FFB-Clone-3D_Printed
  • Netzteil 20V, 180W, z.B. GC PRO Laptop Netzteil 19V 9.5A 180W
  • Bauanleitung https://github.com/protomaker9…ssembly%20Reference13.pdf
• Software
  • Desktop Software, firmware update, system check https://vpforce.eu/usb/rhino/
  • Für interessierte Programmierer TelemFFB project https://github.com/walmis/VPforce-TelemFFB


• Dokumentation
  • discord ... ja dieses moderne Raffel mit unstruktirerter Information, viel Spaß beim Suchen
  • verschiedene Foren wie IL2, DCS, hier?!
  • github für die Software und den 3D Druck / die Konstruktion

Baubericht

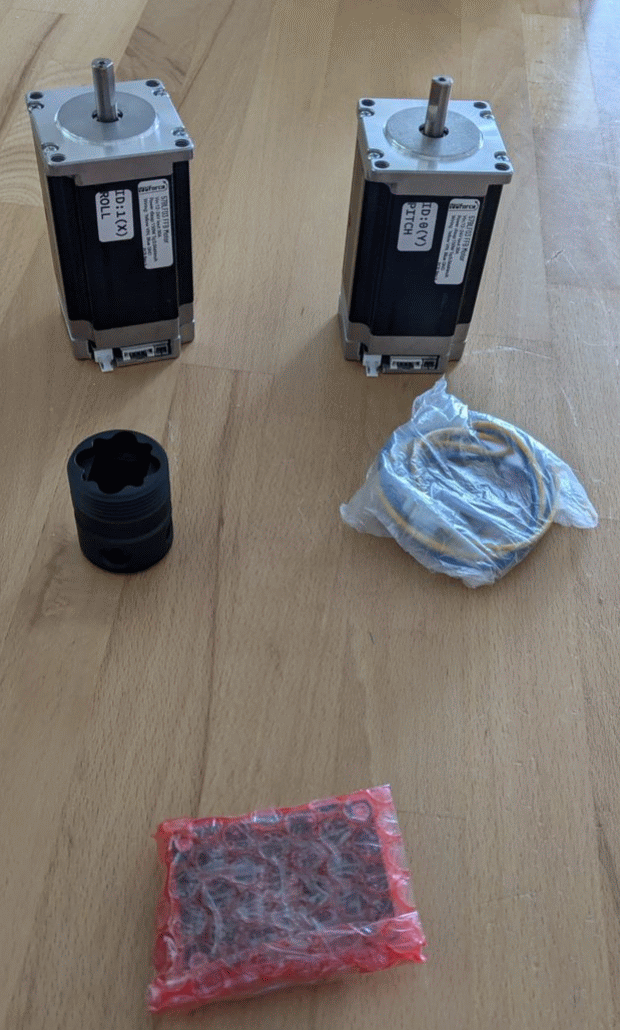

Die Lieferungen von Walmis (VPforce)

2 Motoren, USB Board, Connector für den Warthog Stick aus eloxiertem Alu

und Rolf (Kaltokri)

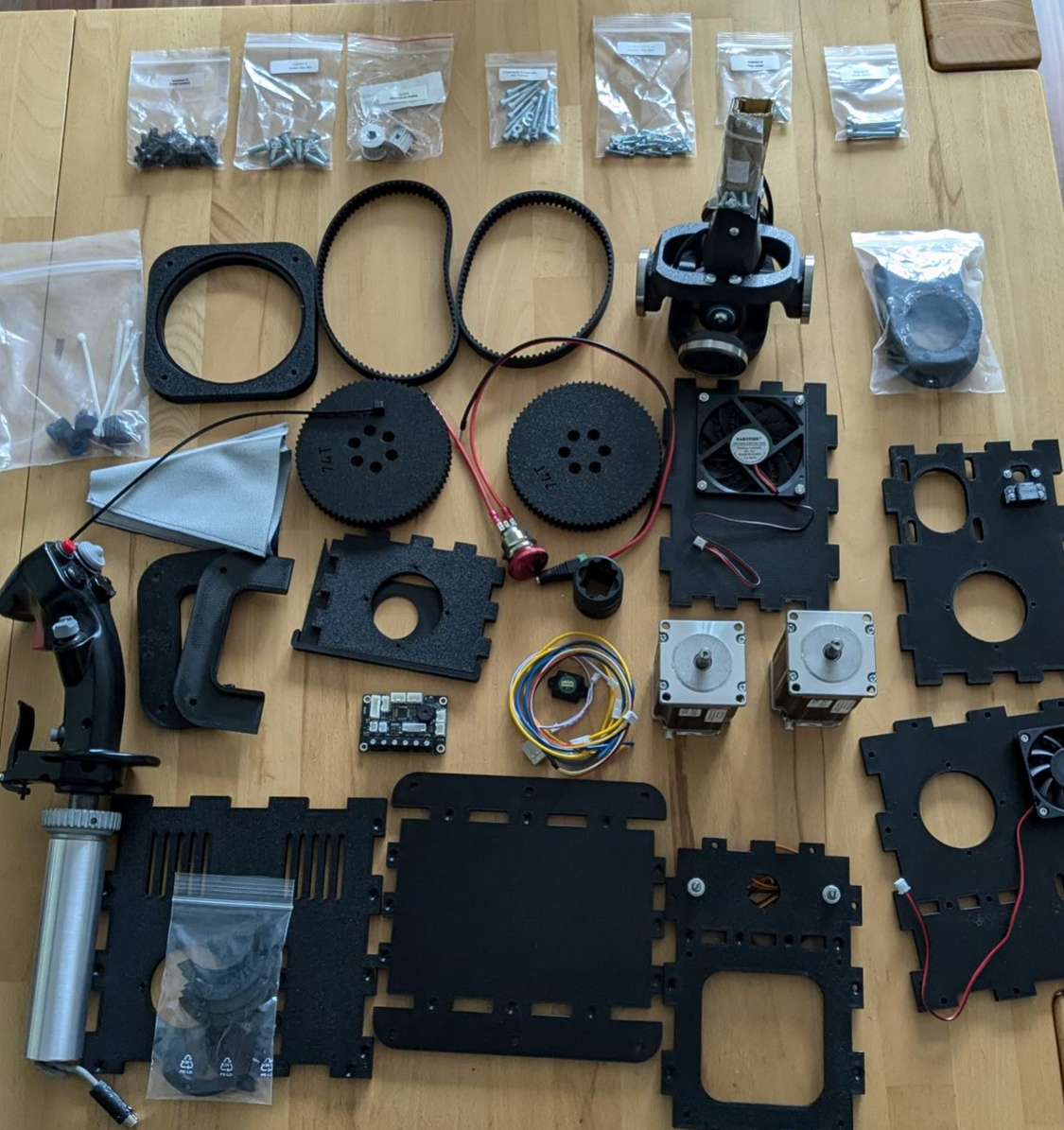

alle Gehäuseteile, Kabel, Schrauben, Riemen, Schalter, Poties, Staubschutz-Sack, und die Teile von Walmis sowie der Warthog mit der 15cm Verlängerung auf einem Tisch ...

Zusammenbau:

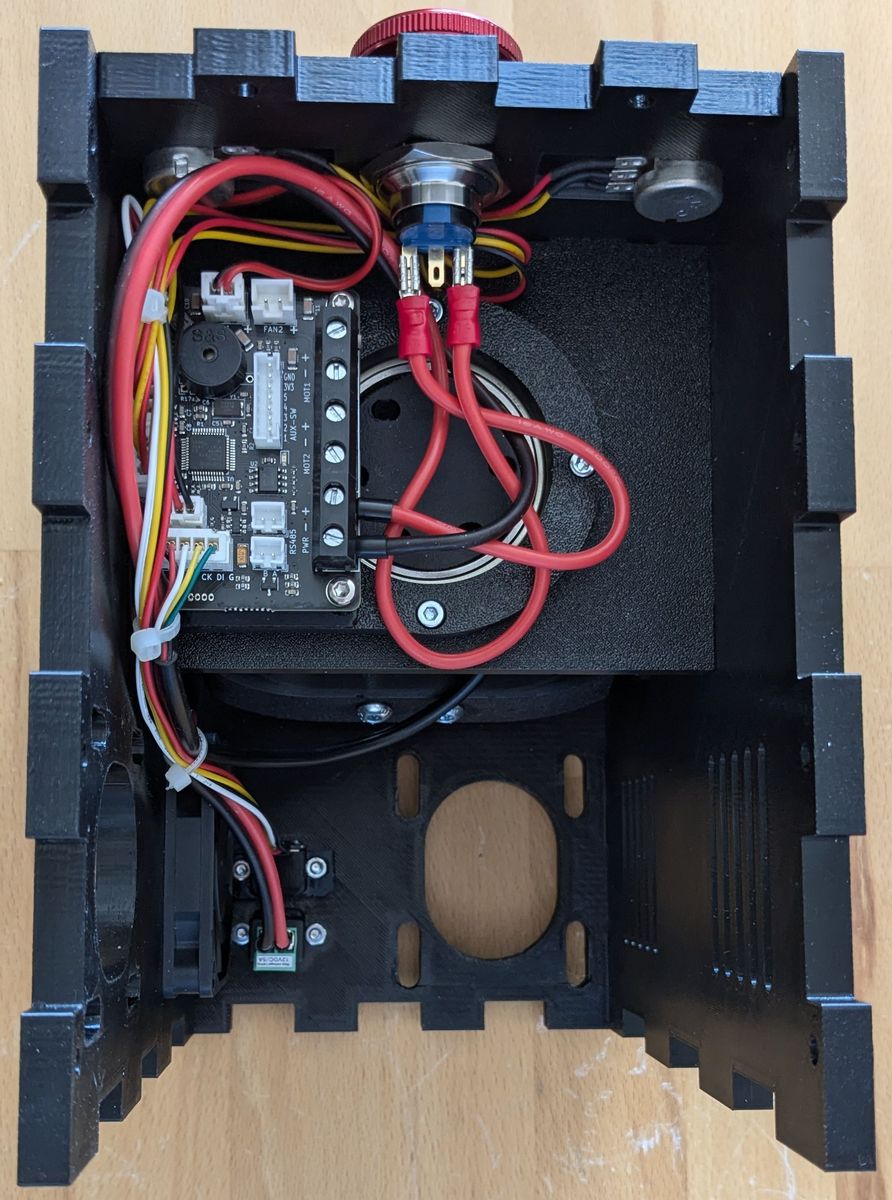

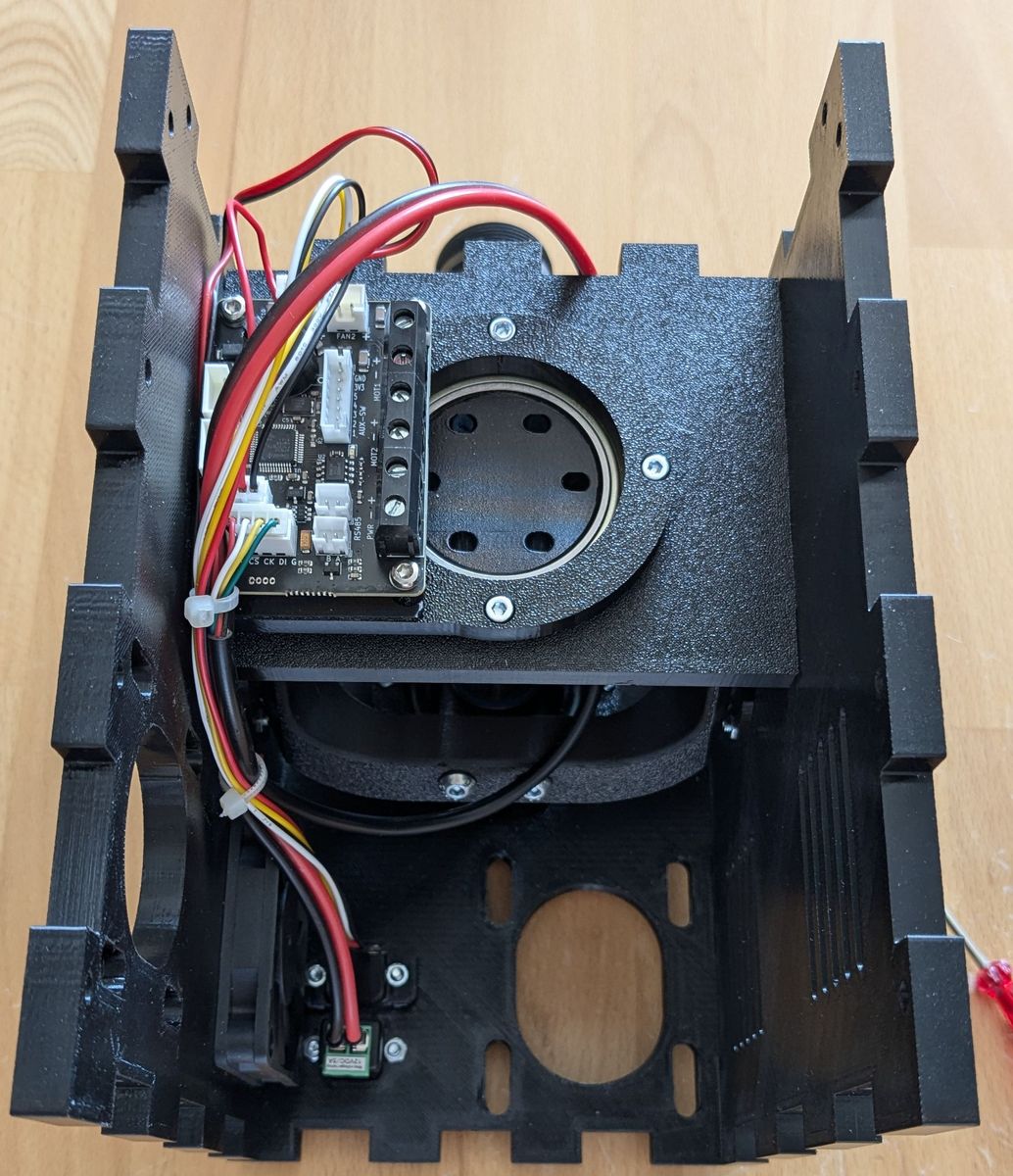

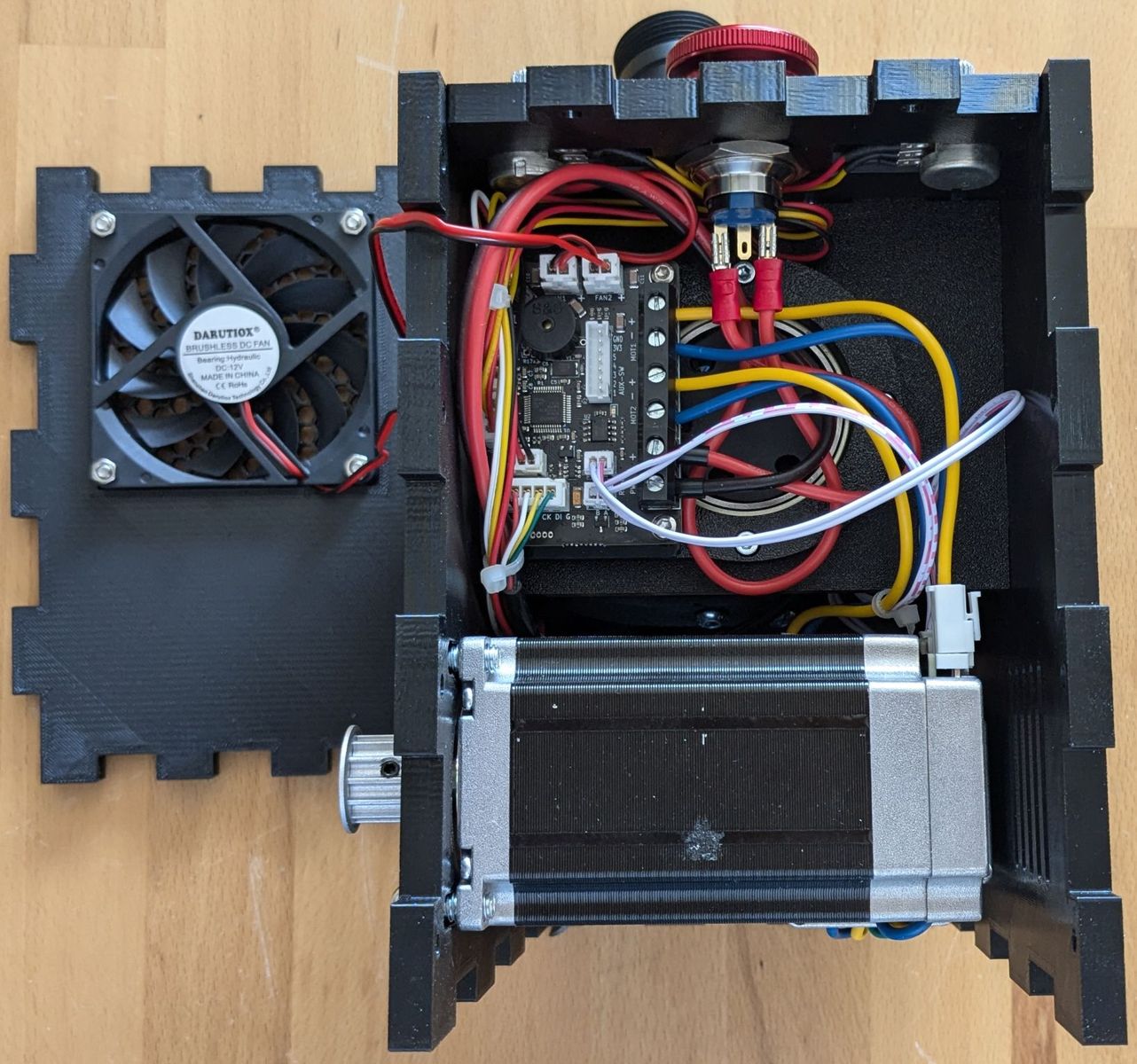

Zuerst habe ich die Lagerung der Achseneinheit auf der rechten Seite montiert, hier wird später das USB Board aufgesetzt.

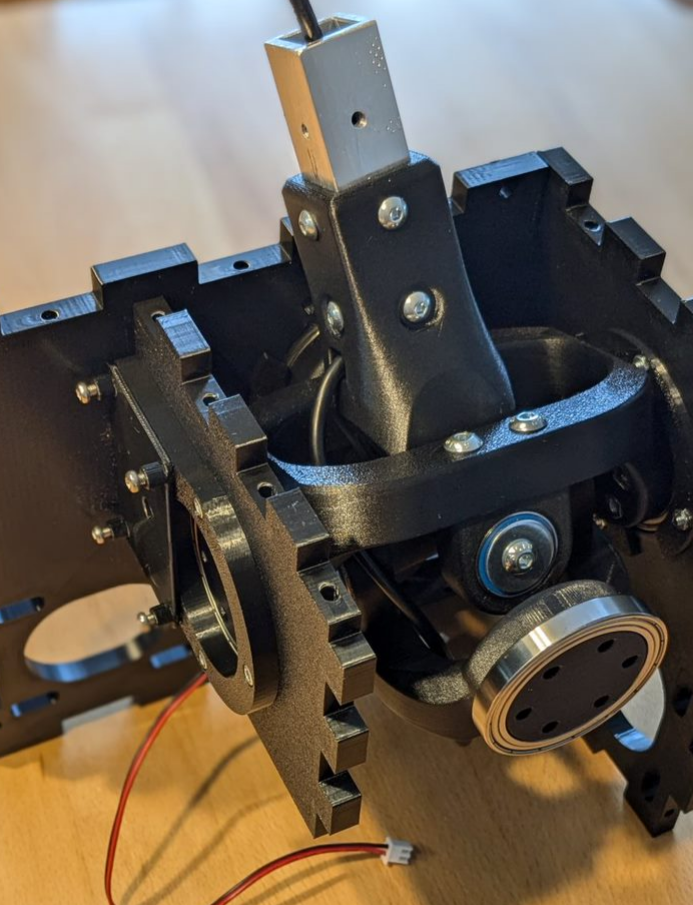

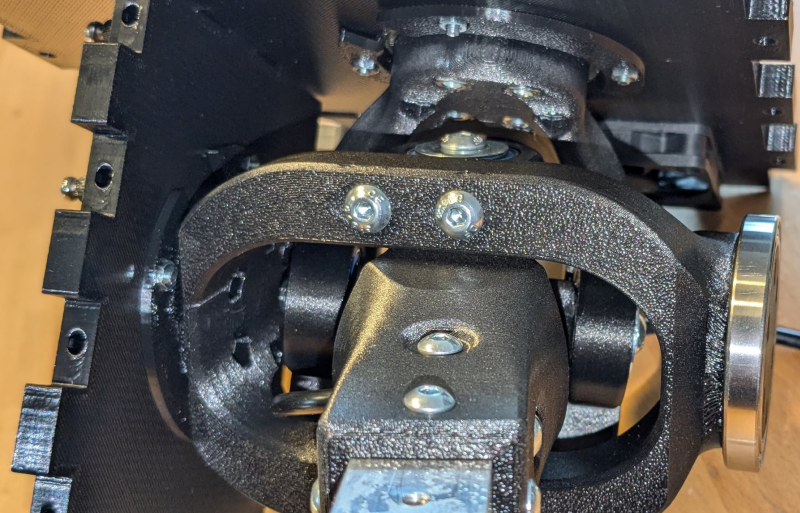

Dann die beiden in die linke Gehäusehälfte eingebaut.

Schließlich das hintere Gehäuseteil angefügt.

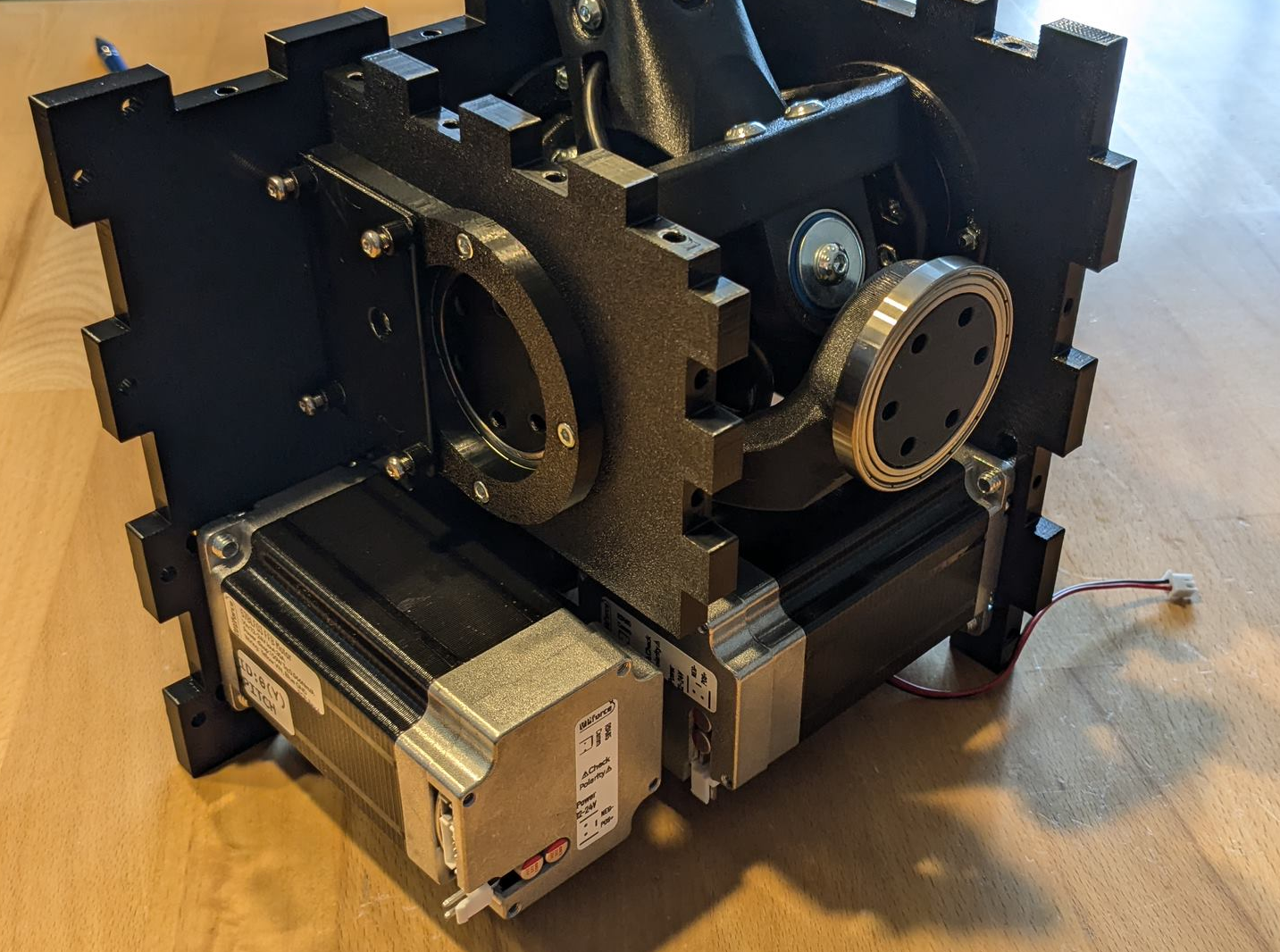

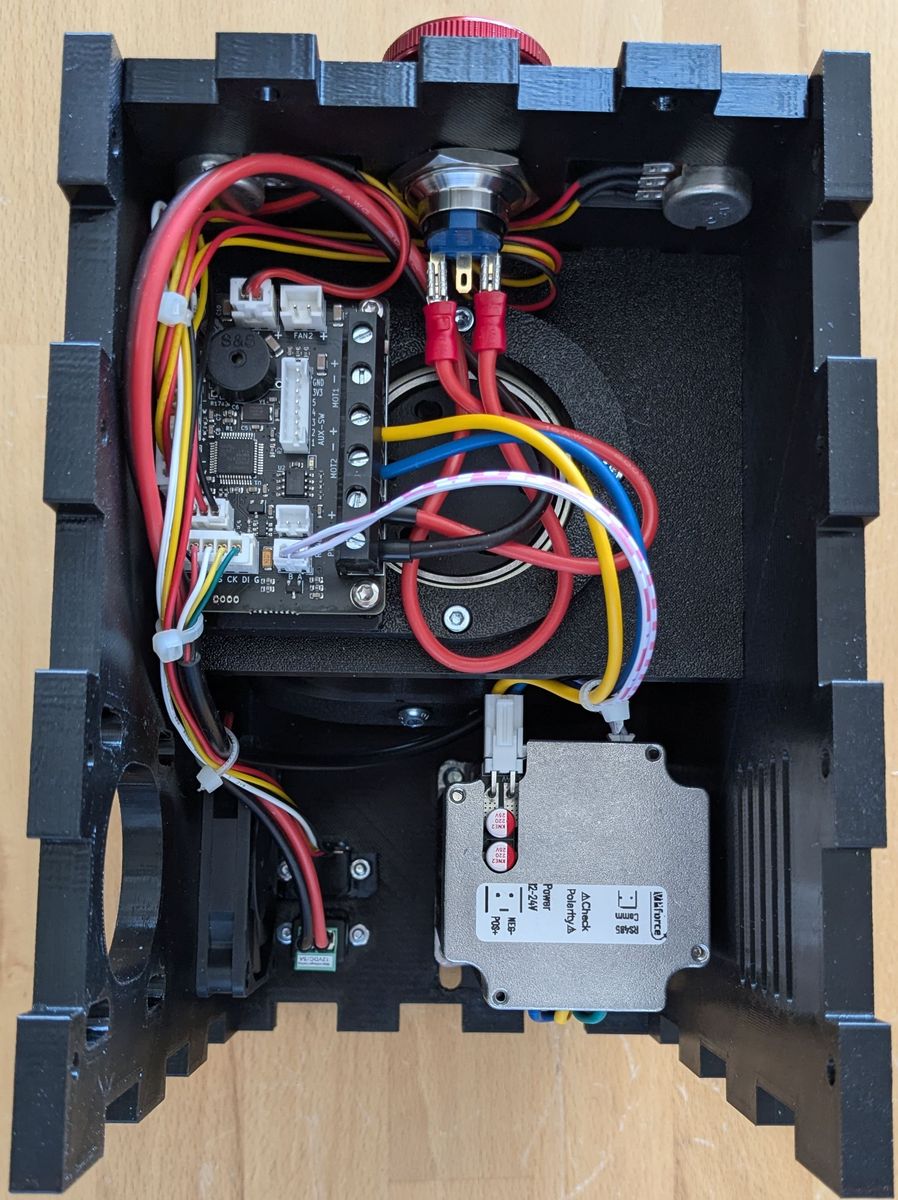

Obwohl die Anleitung in diesem Zustand schon den Einbau der Motoren vorsieht, habe ich zuerst die rechte Gehäusewand eingebaut. Hierdurch war das anbringen der inneren Lagerhalterungen wesentlich einfacher möglich als es bei eingebauten Motoren zugänglich wäre. Die Motoren ließen sich einfach nachträglich einfädeln, Platz zum rangieren ist ausreichend vorhanden.

Platzhalter review
